檢驗磁環質量好壞的方法

2
發表時間:2020-03-10 22:05

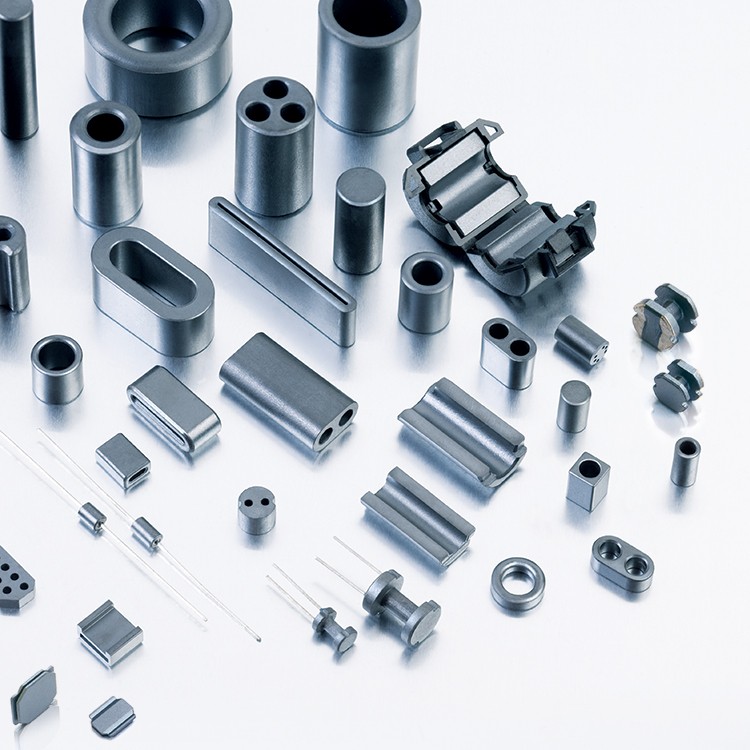

它是電子電路中常用的抗干擾元件,對于高頻噪聲有很好的抑制作用,一般使用鐵氧體材料(Mn-Zn)制成。磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。大家都知道,信號頻率越高,越容易輻射出去(要買優質的電腦機箱也是要減小電磁泄漏),而一般的信號線都是沒有屏蔽層的,那么這些信號線就成了很好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在本來傳輸?shù)男盘柹?,甚至會改變原來傳輸?shù)挠杏眯盘?。那么在磁環作用下,使正常有用的信號很好的通過,又能很好的抑制高頻干擾信號的通過,而且成本低廉。所以大家在顯示器信號線,USB連接線,甚至高檔鍵盤、鼠標上看的塑料疙瘩型的一體式磁環就不足為奇了。


  1 磁環外觀可在正常光照條件下用目測法檢查。

  2 磁環的外形尺寸用精度為0.02mm的游標卡尺在正常光照條件下進行檢驗。

  3 磁環的綜合因子用“CF-3A型磁環分選儀”測量,激勵電流設定為2.5A,頻率40KHz。

  4 磁環的4圈電感量用“YD2810D型LCR數字電橋”在1 KHz頻率下進行測量。

  5 磁環的感生電動勢用“UI100型高頻功率源”和“UI9720磁性材料動態分析系統”在規定條件下,進行測量。

  6 磁環居里點用“YD2810D型LCR數字電橋”和精密烘箱進行測量。
